Wróć Współczesna produkcja elektroniki opiera się na precyzyjnych procesach montażowych, a jednym z najważniejszych etapów jest lutowanie komponentów do płytek PCB. W praktyce stosuje się dwa główne rozwiązania: lutowanie ołowiowe oraz lutowanie bezołowiowe. Wybór odpowiedniej technologii wpływa na jakość połączeń, trwałość urządzeń, zgodność z normami oraz koszty produkcji.
W tym artykule wyjaśniamy, czym różnią się oba procesy, kiedy warto je stosować oraz jakie znaczenie mają w nowoczesnym montażu SMT i produkcji seryjnej elektroniki.
Czym jest lutowanie ołowiowe?
Lutowanie ołowiowe wykorzystuje stopy cyny i ołowiu, najczęściej Sn60Pb40 lub Sn63Pb37. Przez wiele lat było standardem w branży elektronicznej ze względu na niską temperaturę topnienia oraz bardzo dobre właściwości robocze. Typowa temperatura topnienia takiego stopu wynosi około 183°C. Najważniejsze zalety lutowania ołowiowego:
- niższa temperatura procesu,
- łatwiejsze rozpływanie spoiwa,
- dobra zwilżalność pól lutowniczych,
- mniejsze ryzyko uszkodzenia wrażliwych komponentów,
- łatwiejszy serwis i naprawy.
Z tego względu technologia ta nadal bywa stosowana w prototypowaniu, serwisie oraz wybranych zastosowaniach przemysłowych.
Na czym polega lutowanie bezołowiowe?
Lutowanie bezołowiowe opiera się na stopach niezawierających ołowiu, najczęściej SnAgCu (SAC305), czyli cynie z dodatkiem srebra i miedzi. Rozwiązanie to stało się standardem po wprowadzeniu dyrektywy RoHS ograniczającej użycie substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
Typowa temperatura topnienia lutów bezołowiowych wynosi około 217–221°C, co oznacza konieczność stosowania wyższych parametrów procesu.
Najważniejsze zalety lutowania bezołowiowego:
- zgodność z dyrektywą RoHS,
- mniejszy wpływ na środowisko,
- brak ołowiu w gotowym produkcie,
- możliwość sprzedaży urządzeń na rynkach UE i globalnych.

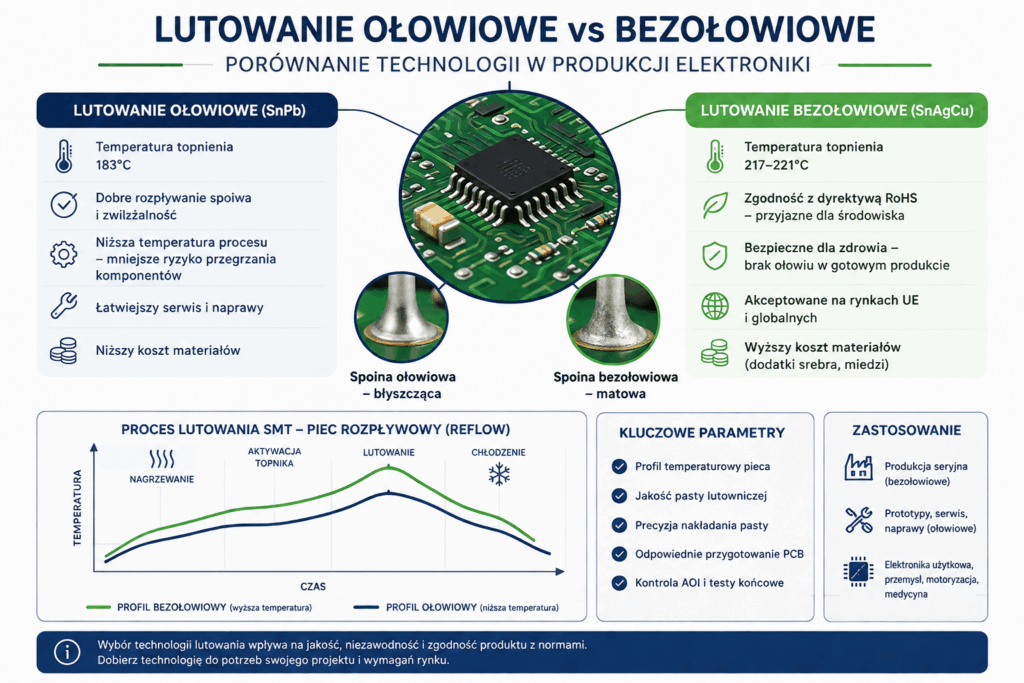

Lutowanie ołowiowe a bezołowiowe – najważniejsze różnice
W praktyce różnice pomiędzy obiema technologiami są istotne zarówno dla projektanta, jak i producenta kontraktowego.
Temperatura procesu
Lut ołowiowy topi się szybciej i w niższej temperaturze, co ogranicza naprężenia termiczne. Lut bezołowiowy wymaga wyższych temperatur pieca reflow, a więc dokładniejszej kontroli procesu.
Wygląd spoiny
Połączenia wykonane lutem ołowiowym są zwykle bardziej błyszczące. Spoina bezołowiowa ma częściej matowe wykończenie, co jest naturalne i nie oznacza wady procesu.
Koszt materiałów
Stopy bezołowiowe, szczególnie zawierające srebro, bywają droższe od klasycznych stopów SnPb.
Zgodność prawna
W seryjnej produkcji elektroniki przeznaczonej do sprzedaży dominującym standardem jest obecnie lutowanie bezołowiowe.
Znaczenie technologii SMT w nowoczesnym lutowaniu
W większości współczesnych projektów stosuje się montaż SMT, czyli automatyczne osadzanie komponentów powierzchniowych i lutowanie ich w piecu rozpływowym. W takim procesie kluczowe znaczenie mają:
- profil temperaturowy pieca,
- jakość pasty lutowniczej,
- precyzja nakładania pasty,
- odpowiednie przygotowanie PCB,
- kontrola AOI i testy końcowe.
Nowoczesna technologia produkcji elektroniki pozwala skutecznie realizować zarówno procesy ołowiowe, jak i bezołowiowe – pod warunkiem właściwego doboru parametrów.
Cosinusy i kontrola profilu termicznego – praktyczne znaczenie
W profesjonalnym zarządzaniu procesem lutowania wykorzystuje się analizę przebiegów temperaturowych. Krzywe nagrzewania i chłodzenia są modelowane matematycznie, a cosinusy i inne funkcje opisujące zmiany temperatury pomagają ograniczyć szoki termiczne oraz poprawić jakość spoin.
Dzięki temu możliwe jest:
- równomierne nagrzewanie PCB,
- mniejsze naprężenia materiałowe,
- ograniczenie mikropęknięć,
- wyższa powtarzalność produkcji.
To pokazuje, że nowoczesne lutowanie elektroniki łączy chemię materiałową, automatykę i precyzyjne modele matematyczne.
Kiedy wybrać lutowanie ołowiowe, a kiedy bezołowiowe?
Lutowanie ołowiowe sprawdza się przy:
- prototypach,
- serwisie urządzeń,
- produkcji specjalistycznej,
- naprawach starszych układów.
Lutowanie bezołowiowe będzie najlepszym wyborem przy:
- produkcji seryjnej,
- urządzeniach konsumenckich,
- eksporcie na rynki UE,
- projektach zgodnych z normami środowiskowymi.
Dobór technologii warto skonsultować z partnerem produkcyjnym oferującym kompleksową produkcję elektroniki.
