Montaż THT – co to jest?

Technologia montażowa THT to fundament elektroniki. Oferuje niezawodność w trudnych warunkach pracy. Pomimo dynamicznego rozwoju technologii SMT, montaż THT wciąż znajduje szerokie zastosowanie. Szczególnie w projektach, gdzie trwałość i prostota serwisowania mają kluczowe znaczenie. W tym artykule wyjaśnimy, czym jest montaż THT, jakie są jego zalety i wady oraz gdzie znajduje swoje zastosowanie.

Montaż THT – Co to jest?

Montaż THT (ang. Through-Hole Technology) to tradycyjna metoda montowania komponentów elektronicznych na płytkach drukowanych (PCB). Technologia ta pojawiła się w latach 50. XX wieku wraz z rozwojem elektroniki półprzewodnikowej i stała się podstawowym standardem w produkcji urządzeń elektronicznych przez kolejne dekady.

Na czym polega montaż THT?

Montaż THT to metoda montowania komponentów elektronicznych na płytkach drukowanych, polegająca na przeprowadzeniu wyprowadzeń komponentów przez otwory w płytce PCB i przylutowaniu ich po drugiej stronie płytki. Wyprowadzenia komponentów są zazwyczaj w postaci metalowych drutów, które przechodzą przez otwory wykonane w płytce.

Proces montażu THT składa się z kilku kluczowych etapów:

1. Przygotowanie płytki PCB — płytka drukowana musi posiadać odpowiednio rozmieszczone otwory, które pasują do wyprowadzeń komponentów.
2. Montaż SMT — w większości przypadków, szczególnie przy większych partiach, przed montażem THT następuje montaż SMT.
3. Ręczne lub automatyczne osadzanie komponentów — komponenty są umieszczane na płytce tak, aby ich wyprowadzenia przechodziły przez otwory.
4. Lutowanie — wyprowadzenia są przylutowywane po drugiej stronie płytki, zazwyczaj za pomocą fali lutowniczej bądź selektywnej, albo lutowania ręcznego.

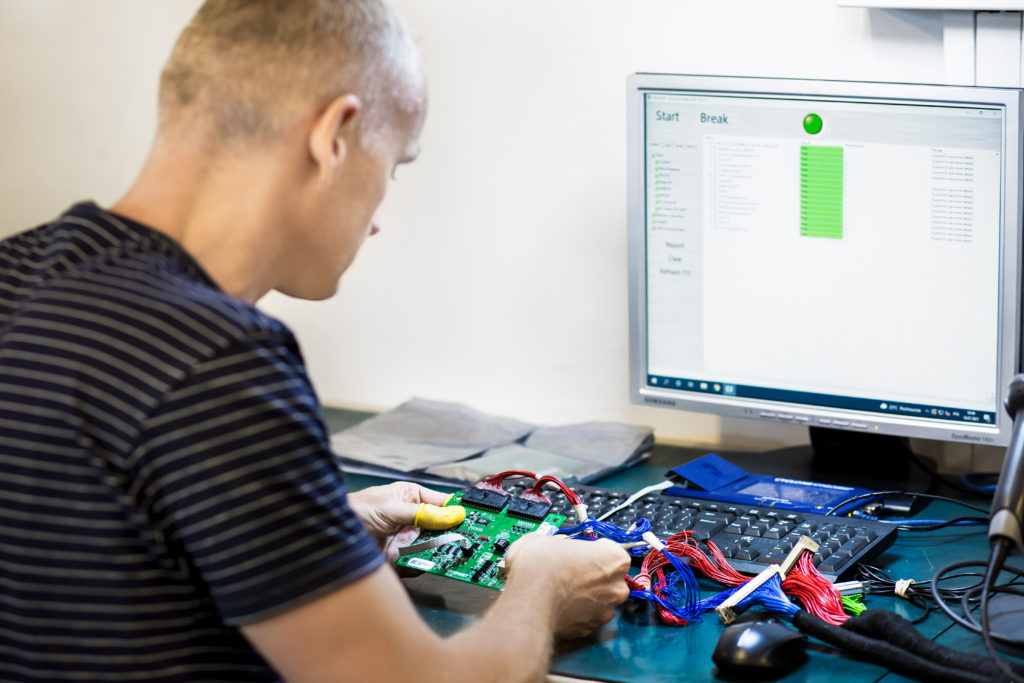

5. Kontrola jakości — po zakończeniu lutowania płytka jest poddawana testom, aby upewnić się, że wszystkie połączenia elektryczne są poprawne i niezawodne.

Zalety montażu THT

Montaż THT ma kilka istotnych zalet, które sprawiają, że nadal znajduje zastosowanie w różnych dziedzinach:

• Wytrzymałość mechaniczna — komponenty THT są bardziej odporne na uszkodzenia mechaniczne, co czyni je idealnymi w zastosowaniach wymagających trwałości, takich jak elektronika przemysłowa czy urządzenia wojskowe.
• Lepsze przewodnictwo termiczne i elektryczne — wyprowadzenia komponentów są bezpośrednio połączone z otworami metalizowanymi, co zapewnia niski opór elektryczny i efektywne odprowadzanie ciepła.
• Łatwość naprawy i modernizacji — w porównaniu z technologią SMT, komponenty THT łatwiej jest wymienić lub naprawić, co jest szczególnie ważne w przypadku prototypów i małoseryjnej produkcji.

Gdzie stosuje się montaż THT?

Technologia THT jest stosowana w przypadkach, gdzie niezawodność, wytrzymałość i łatwość naprawy są priorytetowe. Przykłady zastosowań obejmują:

• Elektronikę przemysłową — urządzenia pracujące w trudnych warunkach, takie jak sterowniki maszyn, aparatura pomiarowa czy systemy kontroli procesów.
• Sprzęt wojskowy i lotniczy — wysokie standardy niezawodności w tych branżach często wymagają używania komponentów THT. Od systemów nawigacji, przez komunikację, po złożone systemy sterowania – komponenty montowane metodą THT zapewniają bezpieczeństwo i trwałość.
• Uruchamianie prototypów — dzięki łatwości modyfikacji i testowania komponentów, technologia THT jest popularna w fazie projektowania nowych urządzeń. Inżynierowie mogą szybko wprowadzać zmiany i testować nowe rozwiązania.
• Sprzęt audio — wysoka jakość połączeń elektrycznych zapewnia minimalizację zakłóceń, co jest kluczowe w urządzeniach audio. Wzmacniacze, przedwzmacniacze czy konwertery cyfrowo-analogowe (DAC) to przykłady urządzeń, w których THT znajduje zastosowanie.
• Uruchamianie systemów o dużej mocy — w zastosowaniach energetycznych, takich jak zasilacze przemysłowe czy falowniki, montaż THT zapewnia wytrzymałość na duże obciążenia prądowe.

Dlaczego warto skorzystać z usługi montażu THT w Printor?

Wybierając montaż THT w Printor, zyskujesz dostęp do wyspecjalizowanego zespołu, który posiada wyjątkowo wysokie kwalifikacje. Nasz dział THT wyróżnia się wieloletnim doświadczeniem. Poza tym pracujemy z projektami o ogromnym zróżnicowaniu. Każdy dzień to nowe wyzwania – inna dokumentacja, specyficzne wymagania techniczne oraz unikalne normy jakościowe. Realizujemy projekty dla branż takich jak wojskowa, automotive, medyczna czy IoT, co wymaga od nas doskonałej znajomości specyfikacji i standardów obowiązujących w tych sektorach. Dzięki temu potrafimy sprostać nawet najbardziej wymagającym zleceniom. Gwarantujemy najwyższą jakość i niezawodność montowanych układów. Nasza elastyczność i zdolność do pracy z różnorodną dokumentacją techniczną to cecha, która czyni nas unikatowymi na rynku.

Podsumowanie

Montaż THT to technologia, która mimo rozwoju nowoczesnych metod, nadal ma swoje miejsce w produkcji elektroniki. Jest też świetnym uzupełnieniem montażu SMT. Zrozumienie zasad i korzyści tej technologii pomaga lepiej dobierać odpowiednie metody montażu do konkretnych potrzeb i wyzwań projektowych.
